Műszaki adatok

• modell: PM-IMGTS-200L


• tápellátás: 230 V / 50 Hz


• FCAW energiafogyasztás: 6,1 kVA


• TIG energiafogyasztás: 5,8 kVA


• MMA energiafogyasztás: 5,8 kVA


• hegesztési módszerek: FCAW FLUX / MMA / LIFT-TIG


• FCAW hegesztőáram-tartomány 0,8: 35–200 [A]


• FCAW hegesztőáram-tartomány 0,9:50-200 [A]


• MMA hegesztőáram tartomány:20-200 [A]


• TIG hegesztőáram tartomány: 15–200 [A]


• 100% hegesztőáram-terhelési ciklus: (FCAW / TIG LIFT – 155 A)


• hegesztőáram 60%: (FCAW – 210 A)


• 100% hegesztőáram-terhelési ciklus: (MMA – 155 A)


• hegesztőáram 60%: (MMA – 210 A)


• támogatott huzalátmérők: 0,8 / 0,9 [mm] – önárnyékolt


• támogatott elektródaátmérők: 1,6 mm–4 mm


• FCAW hegesztési feszültség:15,5–24 [V]


• MMA/TIG hegesztési feszültség: 20,8–28 [V]


• üzemmódok: szinergikus


• támogatott huzalorsó: max.1 kg-ig


• szigetelési osztály: F


• hálózatvédelem:  25 A


• védelmi fokozat: IP21S

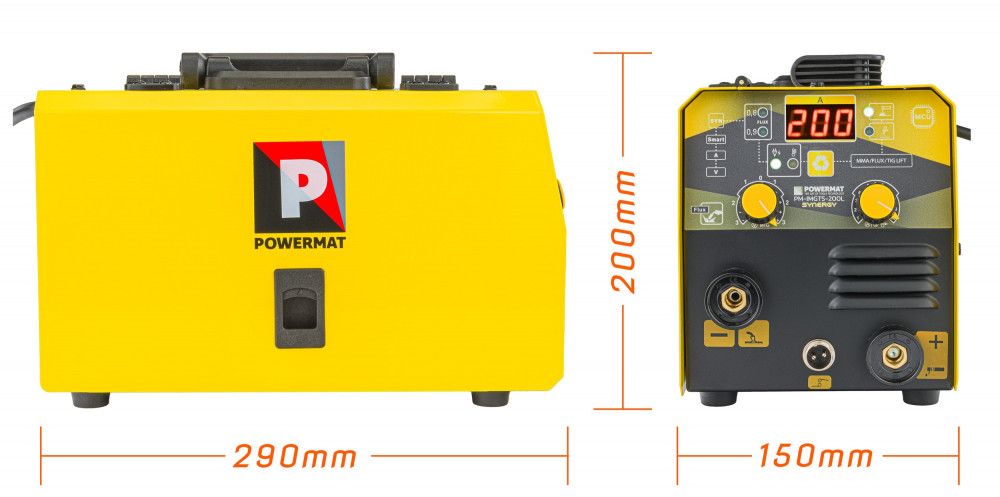

• méretek: 29x15x20 [cm] (hossz / szélesség / magasság)


• a hegesztőgép súlya: 3,8 kg

Felszerelés

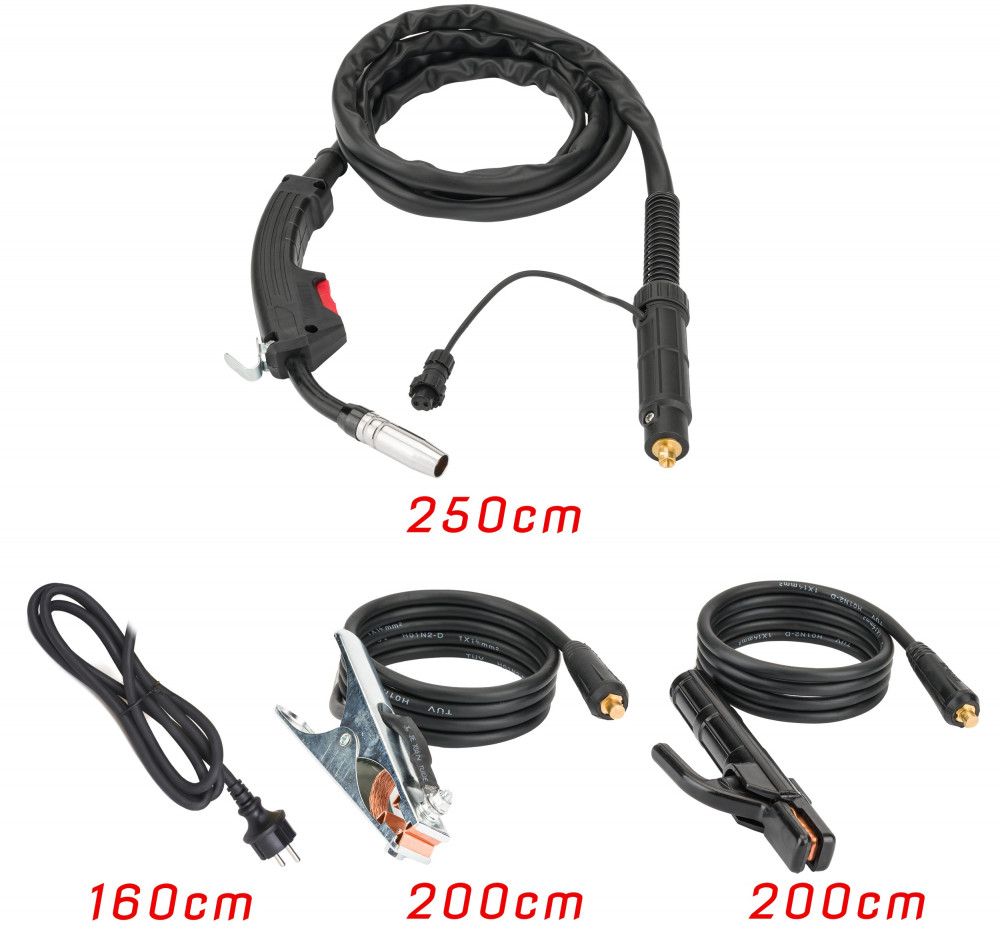

• tömegtartó (-): 200 cm


• MMA elektródatartó (+): 200 cm / dugó átmérője 9 mm 16-25


• hegesztőpisztoly (huzalhoz):250 cm

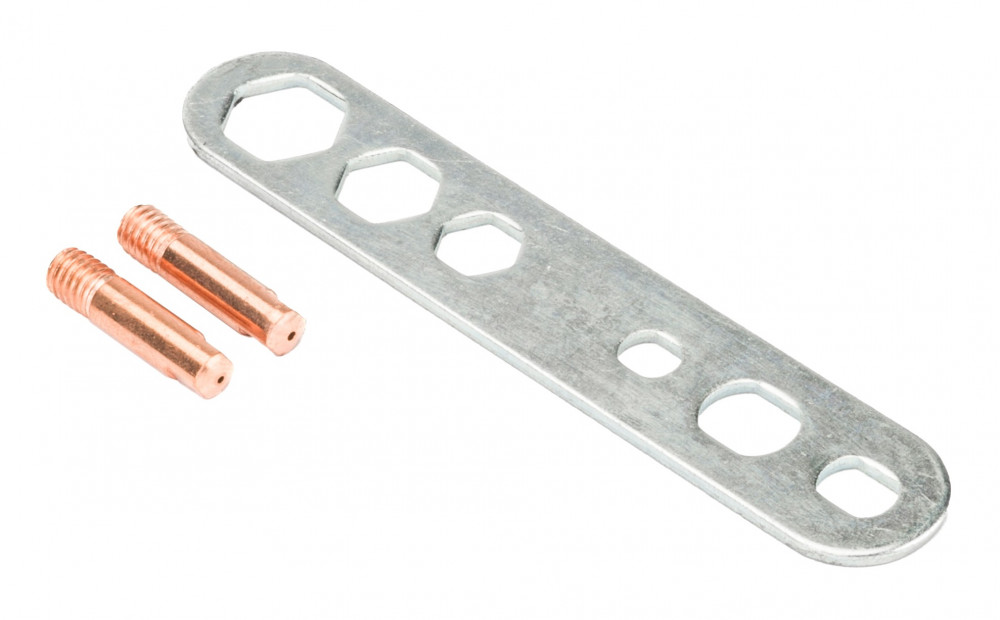

• kapcsolati tippek: 2x 0,9; 1x 0,8 [mm]


• görgős (kétoldalas) kezelőhuzal: 0,8 mm és 0,9 mm; U
típusú

• hegesztőmaszk


• kefe kalapáccsal

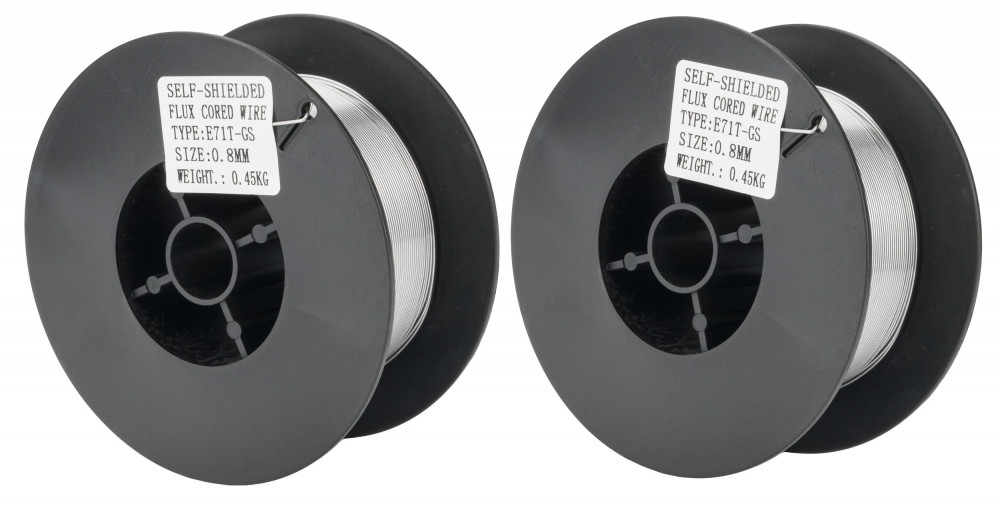

• 2x önárnyékoló huzal (folyasztószer) E71T-GS típus 0,8 mm – 0,45 kg


• lengyel nyelvű felhasználói kézikönyv


• főkulcs


• eredeti csomagolás

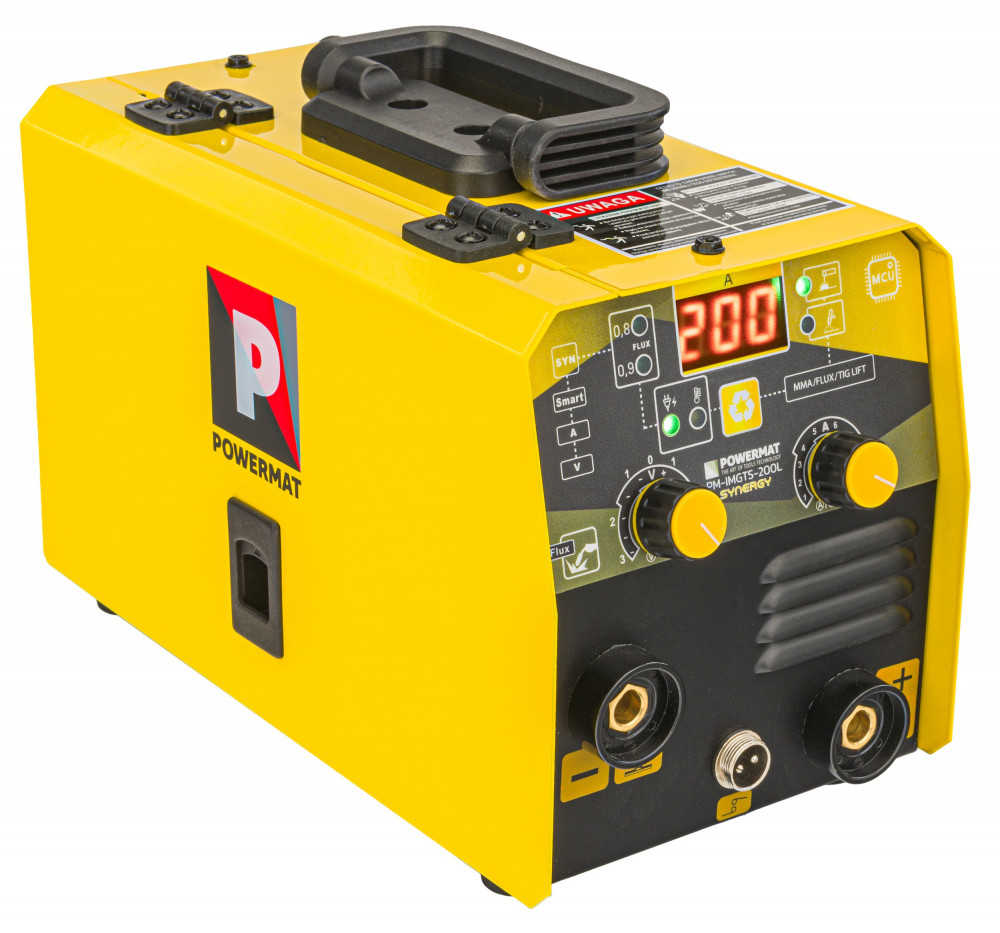

Mi az a PM-IMGTS-200L inverteres migomat?

A POWERMAT hegesztőgép nagyon széles felhasználási körrel rendelkezik. Különféle anyagcsoportok hatékony hegesztését teszi lehetővé, széles anyagvastagság-tartományban. Az alkalmazott IGBT tranzisztorok jótékony hatással vannak az alacsonyabb villamosenergia-fogyasztásra, nagyobb ellenállást biztosítanak az interferencia és a feszültségesés ellen, valamint jó ívkarakterisztikát.

A vezérlőpult most még könnyebben használható, és a kezelő gyorsan hozzáfér az összes funkcióhoz. Ez pozitív hatással van az üzemben az ergonómiára és a munka hatékonyságára.

A készülék rendelkezik egy szinergikus hegesztési funkcióval, amelynek köszönhetően minden hegeszthető anyag – különösen a rozsdamentes acél és alumínium – hegesztésekor a legjobb minőségű hegesztés érhető el.

A készülék elektronikája IGBT tranzisztorokon alapul, amelyek kétféle tranzisztor előnyeit, a térhatású tranzisztorok egyszerű irányíthatóságát és a nagy áttörési feszültséget, valamint a bipoláris kapcsolási sebességet ötvözik. tranzisztorok. A hegesztőáram nagyon stabil, ami tökéletes hegesztést garantál. Az IGBT technológiának köszönhetően az eszköz könnyebb és energiatakarékosabb.

A PM-IMGTS-200L modell egy automatikus hegesztőgép, amelynek kialakítása hatékony IGBT tranzisztorokon alapul. ÁtlátszóLCDkijelzővel van felszerelve, amely gombokkal jelzi az aktuális hegesztőáramot. Fel van szerelve hűtőventilátorral, elektronikus áramkörökkel és egyéb alkatrészekkel, valamint hőérzékelővel, amely megvédi a készüléket a túlmelegedéstől.

Teljesítmény és lehetőségek

Nagy hatékonyság és hatékony hűtés

Az IGBT tranzisztor technológia használatának köszönhetően az eszköz hatékonysága eléri a 60%-ot.

Teljesen automatikus huzalelőtolás.

Beépített funkciók megkönnyítik a munkát

A
• HOT START (automatikus), amelyet általában melegindításnak neveznek, lehetővé teszi a hegesztőáram átmeneti növelését a hegesztő által beállított érték fölé. A HOT START akkor működik, amikor az ív meggyullad, és célja, hogy megakadályozza az elektróda hozzátapadását az anyaghoz. Sokkal könnyebbé teszi az elektróda meggyújtását.

A
• ANTI STICK (automatikus) lekapcsolja/minimalizálja a hegesztési feszültséget és áramot az elektróda és a hegesztett anyag közötti rövidzárlat esetén. Az ANTI STICK segítségével a hegesztő könnyebben eltávolíthatja az elektródát.

Az
• ARC FORCE (automatikus) stabilizálja az ívet annak hosszától függetlenül. A funkcióértékek csökkentése lágy ívet és kisebb behatolási mélységet eredményez, míg a funkcióértékek növelése mélyebb behatolást és rövid ívhegesztés lehetőségét eredményezi. Az ARC FORCE funkció legmagasabb értékével lehetséges, hogy az elektródát az olvadt fém medencéjébe nyomjuk, és átégetjük az anyagot.

A SYNERGY technológia lehetőségei

További munkakényelmet és előnyöket biztosítanak:

• Szinergikus mód – funkció, amely lehetővé teszi az automatikus paraméterválasztás beállítását


• Nincs szükség védőgázok használatára – kényelmes önvédő vezetékek használatakor

Huzalelőtoló rendszer

A 2 tekercses adagoló lehetővé teszi aa hegesztőhuzal pontos előtolását, kiküszöbölve annak csúszását.

Az eszköz mobilitása

Könnyű kialakítás, összecsukható fogantyúvaltartós műanyagból, amely lehetővé teszi az egész eszköz könnyű mozgatását.

Hegesztési lehetőségek ezzel a készülékkel

FCAW hegesztés

Az önárnyékolt fluxus-magos ívhegesztéssel (FCAW) végzett hegesztés egy ipari folyamat, amely számos alkalmazással rendelkezik. Elsősorban saját pajzsot állít elő, amely segít megvédeni az ívet, megbirkózik az acélon lévő szennyeződésekkel, és gyorsan kötő salakot képez a hegesztett fémen.

Hol használják ezt a hegesztési módszert?

Az FCAW hegesztési eljárások rendkívül univerzálisan használhatók. Felhasználják többek között a fémfeldolgozó iparban, acélszerkezetek és tartályok építésében, a hajógyártásban és az autóiparban. Az FCAW eljárások különféle anyagokból, különböző vastagságú és geometriájú elemek hegesztését teszik lehetővé.

Az FCAW hegesztés előnyei:

• kültéri hegesztés, mert a por védelmet nyújt a varrat oxidációja ellen.


• nagy olvasztási hatékonyság,


• nincs salak,


• a hegesztőív könnyű begyújtása,


• jól alkalmas gépesített és automatizált hegesztésre,


• nagy hegesztési sebesség jó hegesztési minőséggel,


• jó alkalmasság kényszer- és nehéz helyzetekben való használatra,


• alacsony kötőanyagok költsége.

MMA hegesztés

A bevont elektródával végzett ívhegesztést MMA (kézi ívhegesztés) módszernek is nevezik, és ez a legrégebbi és leguniverzálisabb ívhegesztési módszer.

Az MMA-módszer bevonatos elektródát használ, amely egy tömörített bevonattal borított fémmagból áll. Elektromos ív keletkezik az elektróda vége és a hegesztendő anyag között. Az ív érintés hatására meggyullad az elektróda végének a hegesztett anyaghoz való hozzáérintésével. Az elektróda megolvad, és az olvadt elektróda cseppjei az íven keresztül a hegesztett fém olvadt medencéjébe kerülnek, és lehűlés után hegesztést képeznek. A hegesztő az elektródát olvadás közben a hegesztett tárgyhoz mozgatja, hogy állandó ívhosszú maradjon, és ezzel egyidejűleg az olvadó végét a hegesztési vonal mentén mozgatja. Az olvadó elektróda bevonat olyan gázokat bocsát ki, amelyek megvédik a folyékony fémet a légkör hatásától, majd megszilárdulva salakot képeznek a medence felületén, amely megvédi a megszilárdult hegesztési fémet a környezeti hatásoktól. Miután az elektródát elmozdítja a munkadarabtól, az elektromos ív leáll, és a hegesztési folyamat megszakad. Az egyik gyöngy lerakása után a salakot mechanikusan el kell távolítani.

A fő különbség a többi hegesztési módszertől az, hogy az MMA módszernél az elektróda lerövidül. A TIG és MIG/MAG módszereknél az elektróda hossza változatlan marad, a nyél és az elem közötti távolság pedig változatlan marad hegesztett állandó. Az MMA módszernél az elektróda és a hegesztőmedence közötti állandó távolság megtartása érdekében az elektródatartót folyamatosan a hegesztendő elem felé kell mozgatni, ami azt jelenti, hogy a hegesztő szaktudása kiemelt szerepet kap.

TIG hegesztés

A TIG hegesztés olyan módszer, amely lehetővé teszi a legjobb minőségű hegesztések készítését. A hegesztőív egy magas hőmérsékletű, nem fogyó wolframelektróda és a munkadarab között világít. A módszer nevét adó inert gáz oxigénmentes atmoszférát hoz létre, és megakadályozza a kémiai reakciókat a folyékony hegesztőmedencében. Ez sima, egyenletes és pórusmentes illesztéseket eredményez. A kötőanyag adagolása kézzel vagy huzaladagolóból történik.

A TIG hegesztés minden hegeszthető fémhez lehetséges. A legnagyobb alkalmazási terület a rozsdamentes acélok és a színesfémek, például azalumínium, réz és sárgaréz.A TIG elsősorban a hegesztési varrat gyökérátvezetésére használják, mivel a varratok tiszták és pórusmentesek, ezért jó a tartósságuk
